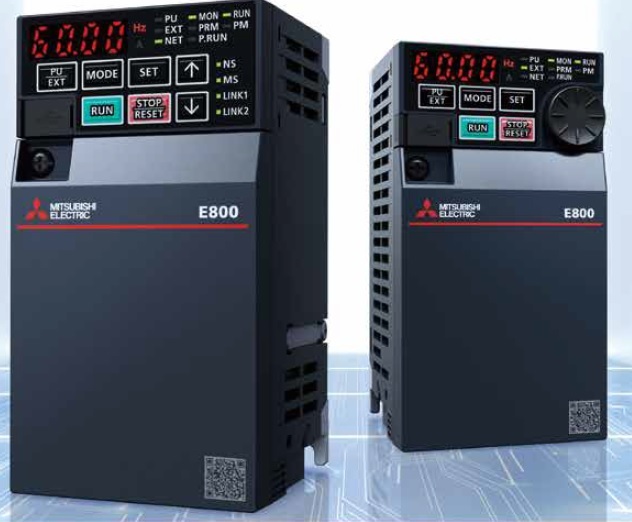

FR-E800系列


零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
所属分类
变频器
数量
-
+
库存:
0
1
产品描述

FR-E800系列三菱变频器产品的特点及FR-E800型号
  三菱电机新款通用变频器,支持CC-Link IE TSNCC -Link IE 本地网络BasicMODBUS/TCPEtherNet/IPBACnet/IPPROFINETEtherCAT等网络通讯。
【类型】
 . E800Standard model
 . E800-EEthernet model
 . E800-SCESafety communication model


【三菱变频器产品的特点特点】
1、通过支持广泛的网络,支持灵活的系统设计
 1)、标准配备CC-Link IE TSN
   . TCP/IP通讯混合的情况下,可以保证通讯的周期性,在不影响系统控制的情况下实现轻松连接通用设备,构建灵活的 IoT系统。

   . 使用包含网络设备信息的配置文件轻松构建网络。
   . 可通过网络连接FA设备以外的支持SLMPTCP/IP的机器。连接各种机器与变频器,能适用于通用性高的装置。
 2)、支持多种通讯协议
   对应全球主流的工业Ethernet通讯协议。
   由于支持各开放网络,可配合使用中的网络导入变频器,无需选配件即可应对各种系统。
   可选择适合系统的协议组,使用的协议仅通过参数设置即可简单切换(不同型号名称支持的协议不同)
   http://www.fx-plc.com/upload/202010/131618461061.png
 3)、支持Ethernet 2端口(E800/E800-E)
   标准配备2Ethernet端口,无需使用切换集线器便可进行线型接线,灵活对应各种连接方式。 (环形接线需要支持此的功能的主机)

后装机器也只需在空余的端口插上网线,便可建立网络连接。设备的规格发生变更的情况下,也可以简单构建网络。
 4)、变频器间关联功能
   通过内置PLC功能的输入输出设备,或特殊注册的传送进行变频间器的通讯,使连接Ethernet的数台变频器构筑成
一个小规模的系统。(FR-A800-EFR-F800-E也可以并存)
 5)、计划支持安全通讯(E800-SCE)
   支持国际规格认证Ethernet基准的安全通讯协议。

   可以在既有的网络系统上轻易扩展安全控制系统,从而抑制安全控制的成本
   . CC-Link IE TSN Safety Function
   . PROFIsafe
   . CIP Safety
   . FSoE (Safety over EtherCAT)
 6)、安全措施

   . Ethernet IP过滤功能
     能够指定连接变频器的网络设备的IP地址范围,限制可连接的机器设备。
     Ethernet IP过滤功能是可以防止外部机器的非法连接的一个手段,并非可以完全扼制非法连接。
   . Ethernet操作权指
     能够指定对变频器进行运行操作的网络设备的IP地址范围,限制可进行操作的机器设备。
   . Ethernet功能选择
     仅在选择CC-Link IE TSNMODBUS/TCP等应用的情况下生成通讯插口,可以防止不必要的连接。
2、通过扩张容量或小型化处理,适合多用途
 1)、对应各种装置、环境
   . 扩大容量
     扩大产品线至18.5K22K的容量,使原来无法适用的大型装置也可以使用
   . 提高环境耐性
     适用于腐蚀性环境和环境温度的各种用途。
     周围环境温度可对应-20~60 *1 (FR-E700-10~+50)
     为提高环境耐性,准备了电路板镀膜的产品(IEC60721-3-3(3C2))
     *1 50℃以上有降容   *2 镀膜产品仅(-60)
 2)、为设备小型化做贡献(多重额定)
    可以通过参数设置不同额定电流和过载能力的两个额定值。可以根据负载和应用范围扩展变频器的选择范围,当不需要过载时,与FR-E700系列相比,选择具有LD额定值的变频器可以减小变频器的容量。 例如,在22kW变频器上使用轻载LD额定值,最多可以驱动30kW电机。

 3)、实现内部布局
    周周边温度40℃以下的时候,可以进行并排安装。根据设备的空间实现内部布局。
 4)、可以安装在与现场环境匹配的位置
    符合IP67产品(400V等级0.75K~3.7K)(计划支持)
    变频器可外部安装, 放置在机器较近的地方 (FR-E846)

    高湿度粉尘的恶劣环境也可对应,可轻松将变频器安装在机器较近的地方等(方便安装的地方)
    变频器外部安装可缩短电机接线,降低噪声。
 5)、通过改善再生功能缩短生产周期,提高生产率
   . 内置制动晶体管
     更高的再生能力(制动利用率高达100%)减少了减速时间*1
     *1:对于200V等级,0.4K0.75K,作为电阻值使用时,制动器的使用率将高达ED30%
         请使用能足够消耗再生能量的电阻器。200V等级的0.1K0.2K级没有内置制动晶体管。

   . 加强励磁减速(计划支持)
     通过加强励磁减速,减速时,利用电机消耗能量,无需制动电阻便可缩短减速时间。在运输线等方面为缩短生产周期做贡献。

3、通过优异的驱动性能与丰富的功能,提高附加价值
 1)、根据机器定制变频器的操作
   . 内置PLC功能
     根据输入信号后变频器的操作、运行状态,可自由定制信号输出,监视器输出等机器规格。也可定制单台变频器的设备操作。
 2)、适用于各种装置,共享库存
   . 控制方式
     升降用途中的矢量控制(安装选配件的情况下)、传送带中的先进磁通矢量控制等,根据用途不同使用的控制各不相同,然而FR-E800仅此1台便可对应,可实现库存共享化。另外,也可实现与PM电机组合成PM无传感器矢量控制。无需编码器便可实现定位等高度的控制。 (计划支持)
   . 离线自动调整

    不仅三菱电机通用电机、三菱电机PM电机,其他公司的通用电机*1 PM电机*1 (磁石电机)也可实现无传感器运行。利用现有电机,可仅更新变频器。。
    *1 根据不同电机的特性,会出现无法调整的情况。
 3)、高速旋转力度强劲,提高工作效率
   . PM无传感器矢量控制
     与步进电机相比,PM无传感器矢量控制不会降低高速范围(额定速度内)内的转矩。
     通过高速旋转使设备的高速化,为提高生产周期作贡献。
 4)、通过PLUS ONE扩大适用范围
    在传统机型支持的数字信号输入、模拟信号输出扩展、各种通讯以外,增加了支持矢量控制的选配件FR-A8AP E套件。
4、扩充功能的安全,实现人与FA的共同作业
 1)、无线访问安装在难以进入场所的变频器
    高处或封闭空间等,人员难以进入的场所,可以对变频器进行无线连接,无线操作完成调整变频器参数、监视(可同时监视复数台)、诊断寿命等维护工作。使用市售的工业用无线LAN*1 接入点,可以连接FR Configurator 2与变频器*2
   *1 具备环境耐性、高信赖性(冗长性),适合工业的无线LAN
   *2 使用无线LANEthernet通讯中,根据周边环境、安装场所不同,可能会出现不及有线网络稳定的情况,请务必先确认动作之后再使用。

掉线等通讯中断的情况下,根据参数的设定可选择输出切断,或是减速停止等操作。对于数据传递,定期或一定必须时间内更新的用途下,推荐使用有线网络。
 2)、兼顾安全性与生产性
    符合功能安全规格(IEC61508SIL3),削减了安全认证的导入成本。支持各种安全功能(IEC61800-5-2),削减外部设备,缩短保养时间。 (使用时需符合一定条件)。大幅缩短了保养和准备工作的时间,削减了速度监视等外部机器。
   . STO功能(Safe torque off)
     基于外部机器的传来的输入信号,从电子上切断电机驱动能量。

   . SLS功能(Safely-limited speed)
     此功能监视速度是否超过指定的速度极限。

     生产线无间断,实现安全速度下的持续运转。
     不使用编码器推断电机速度,节省了接线与成本。
     使用时需符合一定条件。
5、通过感应电机或PM电机驱动,实现进一步节能
 1)、节能电机
   . 通用电机(SF-PR)
     符合国内领先标准(相当于IE3)的三菱电机高性能节能电机SF-PR,可以通过节能运行削减电费,从而降低运行成本。

     由于内置了电机常数等,只需设定参数即可节能运转。
   . PM电机
     PM电机相比通用电机效率更高。
     仅设定一个参数,便可切换为PM电机驱动模式。
 2)、支援逐步节能化
   . IM/PM驱动
     使用符合IE3IE4的通用电机(IM)、转子中装有永磁体的PM电机(PM),可以进一步节省能源。由于FR-E800可以驱动同时IM/PM,不需要一起更新变频器和电机「先更新变频器,后更新电机」 ,实现分段式更新换代。
 3)、节能变频器
   . 励磁控制(计划支持)
     使用传统的励磁控制,便可在维持电机效率的同时获得启动时较大的转矩。

     省去了繁琐的参数调整(加减速时间、转矩提升等),能够在短时间内加速,在匀速运转时,更大限度提高电机效率并节能运行。
     通过将控制模式设置为磁通矢量控制,能够使用励磁控制。
   . 节能监控器
     可以通过操作面板、输出终端和网络确认节能效果。
     另外,由于通过变频器测量输出电能并进行脉冲输出,可以检查电力的累计值*1
     *1 不能用作开票等的证明工具。
 4)、节能再生选配件
   . 电源再生功能(选配件)
     电机被机器旋转并变成发电机的再生状态时,将来自电动机的再生能量返回到电源 ,从而节省了能量。

     通过将多功能再生变频器(FR-XC)与变频器配合 ,可以将再生运行期间的能量转移到其他变频器,从而实现节能运行。
6、通过寿命诊断或预知、预防保护功能,支持设备的安全运行
   搭载世界首创的「金属腐蚀探测系统」,可以探测到因硫化氢等腐蚀气体损伤变频器的先兆,促使生产设备的环境改善,从而缩短停机时间(仅支持镀膜品(-60))
   扩展了可进行寿命诊断的对象。通过诊断状态为设备的稳定运转作贡献。采用设计寿命为10年的长寿命零件(冷却风扇、冷凝器)
   发生过滤网堵塞等负载异常时,输出警报或切断输出,防止装置破损。在没有故障等的状态下预先存储速度-转矩的关系,比较当前的负载状态和存储的负载特性。

   凭借电机输出电流检测出由于电机轴上的固滞(高负载)或皮带断裂(轻负载)引起的异常。如输出电流超过判断值,将输出信号通知设备异常。
7、通过AI和其他警报因素的解析功能,快速复原
 1)、协助安装工作的顺利进行
   . 兼容安装
     确保了与FR-E700安装尺寸的兼容。
     即使一部分容量(FR-E820-3.7KFR-E840-0.4K/0.75K/1.5K)的安装尺寸不同,只要准备兼容安装的附件便可顺利实现兼容安装。
 2)、发送故障时的迅速处理
   . USB电源供给
     使用电脑的电源供给(USB总线供电连接),可以在关闭主电路电源的状态下设定参数。实现迅速安全的维护。
 3)、接线简单缩短时间
   . 弹簧夹钳端子
     控制电路端子使用了易于接线的弹簧夹钳端子。此外,还可以防止变频器运输时或推车的振动引起的配线松动,接触不良。无需额外拧紧螺钉。
 4)AI协助故障排除
   . AI报警诊断
     连接搭载了本公司AI技术「Maisart」的工程工具FR Configurator2(USBEthernet),使用AI分析变频器,协助识别报警发生的原因。
     用户不需要特殊技巧,实现短时间排除故障,削减停机时间。
 5)、远程也可分析故障
   . 追踪功能
     如保护功能启动,则可将启动之前的运行状态(输出频率等)保存为数据文件。
     保存的数据文件,通过FR Configurator2读取,生成图表,或通过邮件发送给远距离的人,协助分析故障。
   . 时钟功能
     可以设定时间,识别保护功能启动时的时间。也可反应在追踪数据中,有助于分析故障。Ethernet 规格品的话,可通过与CC -Link IE TSN 通讯来核准时间。可将CC-Link IE TSN网络内各构成单元的内置时钟同期。
8、在设计、操作方式、保养的各个阶段为提高工作效率作贡献
   结合与「FR Configurator 2」软件一起使用,使变频器从启动到维护都可以在电脑上轻松完成,并有更便捷的功能使用。
   网站上可以选定选配件、监视器的组合,智能手机可以轻松在网站内搜索产品
   于通过输入机器配置、规格和操作模式来选择可用电机的软件。
    可以选择变频器、无传感器伺服和AC伺服。可从复数候选结果中选择最佳组合,并支持多轴系统可选择丝杆、齿条齿轮等12种负载机构。跟随Step1Step3的导航指示输入进行选择。电源再生通用转换器等使用时,可同时选择转换器的容量
